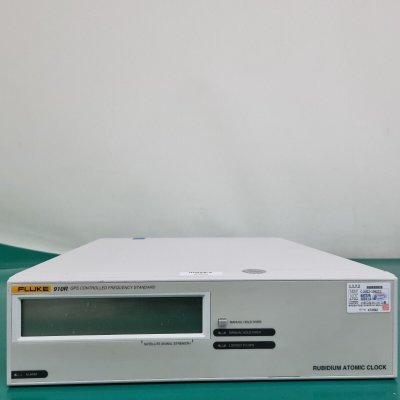

Эталон частоты Fluke 910R
Эталон частоты Fluke 910R – это высокотехнологичное устройство, предназначенное для обеспечения точного и стабильного эталона частоты в различных отраслях промышленности и научных исследованиях. Благодаря своей уникальной функции прослеживаемости, он исключает необходимость повторных калибровок и обеспечивает максимальную точность и стабильность частоты.
Fluke 910R оснащен двумя высокостабильными моделями, что позволяет подобрать наиболее подходящий вариант для конкретных потребностей и оптимизировать бюджет. Устройство имеет до 13 выходных каналов, что позволяет добиться максимальной рентабельности и эффективности использования устройства. Модель 910/910R оснащена портом Ethernet, который позволяет осуществлять дистанционный мониторинг и управление устройством, а также сбор данных. Это обеспечивает удобство и эффективность работы с эталоном частоты.
Эталон частоты Fluke 910R имеет два высокостабильных рабочих режима, что позволяет выбрать оптимальный режим работы в зависимости от конкретной задачи. Устройство также может использоваться в портативном режиме, что делает его удобным для использования в полевых условиях. Программное обеспечение GPSView, идущее в комплекте с эталоном Fluke 910R, обеспечивает полный контроль и мониторинг устройства, а также позволяет управлять настройками и параметрами. Это позволяет упростить работу с эталоном и повысить эффективность его использования.
Компания Fluke Calibration предлагает два эталона частоты, управляемых в рамках своего диапазона эталонов: сверхвысокостабильную модель 910R с интегрированными рубидиевыми “атомными часами” в качестве локального генератора и более доступную модель 910 с термостатированным кварцевым высокостабильным генератором. Обе модели оснащаются одним выходом синусоидального сигнала на 5 МГц и пятью выходами на 10 МГц, а также выходом сигнала 1 импульс/секунда.
Программное обеспечение GPSView
GPSView — это программа, написанная для работы в ОС Windows 95/98/ 2000/NT, которая устанавливает связь с управляемым через GPS стандартом частоты. Ее главной целью является создание доступного для анализа документа калибровки на основе значений 24-часового смещения частоты, сохраняемых в ПЗУ модели 910/910R (рис. 3).
Это единственные необходимые для загрузки в ПК данные для устройства 910/910R, которые следует загружать туда раз в два года для получения целостной цепочки прослеживаемости с момента первого их использования. Для анализа рабочих характеристик за короткий период времени и для кратковременного изменения фазы можно получать данные за самый последний сорокадневный период.
При помощи программы GPSView пользователь может управлять рабочим режимом («обучения» или «ручной задержки») и блокировать переднюю панель с целью предотвращения внесения непреднамеренных изменений клавишей Manual Hold-Over Key (Клавиша ручной задержки). Пользователь может также устанавливать по своему усмотрению частоту импульсного выхода и задавать рабочий цикл.
В нашем магазине вы можете купить Эталон частоты Fluke 910R - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Эталон частоты |
Режимы работы | |
Режим обучения (Disciplined Mode) | Отклонение частоты внутреннего опорного генератора от частоты получаемого GPS-сигнала используется для непрерывной регулировки генератора (обучение). Итоговое смещение частоты и данные регулировки сохраняются в ПЗУ каждые 24 часа, чтобы обеспечить возможность распечатки записи прослеживаемости. Фактическое смещение частоты (среднее значение на интервале 24 часа) вычисляется и отображается на передней панели. |
Режим ручной задержки (Hold-over Mode) | Внутренний генератор не регулируется. Этот режим обычно автоматически вводится в отсутствие приемлемого GPS-сигнала. Этот режим может быть также выбран вручную посредством активации клавиши Manual Hold-Over (Ручная задержка). Если Manual Hold-Over (Ручная задержка) задается при получении приемлемого GPS-сигнала, фактическое смещение частоты вычисляется, отображается и сохраняется в ПЗУ каждые 24 часа. |
Стабильность частоты – фиксируется для GPS | |
Смещение частоты (в среднем за 24 ч) | <1x10–12 |
Кратковременное (отклонение Аллана) |
<1 x 10–12 (t = 100 с) <3 x 10–12 (t = 100 с) <1 x 10–11 (t = 10 с) <3 x 10–11 (t = 1 с) |
Разогрев (25 °C) | 20 мин. зафиксировать |
Стабильность частоты – задержка для устройства | |
Ухудшение характеристик со временем/24 ч | <3 x 10–10 |
Ухудшение характеристик со временем/месяц | <3 x 10–9 |
Температура (от 0 до 50 °C) | <2,5 x 10–9 |
Температура (23 ± 3 °C) | <4 x 10–10 (типичное значение) |
Кратковременное (отклонение Аллана) |
<1 x 10–11 (t = 100 с) <5 x 10–12 (t = 10 с) <5 x 10–12 (t = 1 с) |
Разогрев (25 °C) | 10 минут до 5 x 10–9 |
Другие характеристики | |
Фоновый шум |
Смещение/Фазовый шум 1 Гц–100 дБн/Гц (типичное значение) 10 Гц–120 дБн/Гц (типичное значение) 100 Гц–130 дБн/Гц (типичное значение) 1 кГц–135 дБн/Гц (типичное значение) 10 кГц–135 дБн/Гц (типичное значение) 100 кГц–135 дБн/Гц (типичное значение) |
Эталонные выходные сигналы (BNC) |
10 МГц: синусоида, 0,5 В ср. кв. на 50 Ом 5 МГц: синусоида, 0,5 В ср. кв. на 50 Ом 1 миллионная доля: Уровни ТТЛ ИС; низкий < 0,4 В, высокий > 2 В на нагрузке 50 Ом |
Выходной сигнал 1 импульс/с (привязан к GPS) |
Коэффициент заполнения: Прибл. 20 % Джиттер: <60 нс ср. кв. относительно UTC или GPS (устойчивое положение, SA вкл.) |
Внутреннее хранилище данных |
24 ч частотное смещение: 2-летние данные, ПЗУ Данные регулировки: 2-летние данные, ПЗУ |
Элементы управления | Ручной и Задержка: Запрещает автоматическую GPS-регулировку и инициирует работу с задержкой. Это позволяет повысить кратковременную стабильность, когда внутренний рубидиевый или OXXO-эталон свободно работает без введения каких-либо поправок со стороны системы мониторинга GPS |
Светодиодные индикаторы – Привязаны к GPS |
ВКЛ.: Режим обучения ВЫКЛ.: Режим задержки |
Светодиодные индикаторы – Сигнал тревоги |
ВКЛ.: О состоянии тревоги сообщает аппаратная часть прибора. Пояснительный текст размещается в области дисплея, состоящей из 7 сегментов. ВЫКЛ.: Нормальная работа |
Светодиодные индикаторы – Ручная задержка |
ВКЛ.: Инициированный режим задержки. Если сигнал GPS надежен, отображается 24-часовое смещение частоты. В противном случае отображается "-----" ВЫКЛ.: Автоматический выбор режима обучения или ручной задержки в зависимости от состояния Locked to GPS (Привязка к GPS) |
Приемник GPS |
Разъем антенны: Тип N Каналы: 8, параллельный контроль Канал передачи, код: L1, C/A |
Интерфейс соединения |
с ПК: RS-232, DTE Разъем: 9-контактный штекер DB9, прием (Rx) на контакте 2, передача (Tx) на контакте 3, "земля" (GND) на контакте 5 Скорость передачи информации: 9 600 бит/с Структура данных: 8 бит данных, 1 стоповый бит, без четности |
Вентилятор | Терморегулируемый |
Рабочая температура | от 0 °C до 50 °C |
Температура хранения | от – 40 °C до 70 °C |
Класс безопасности | Соответствие CE: EN 61010-1 + A1 (1992) + A2 (1995) |
Электромагнитные помехи | Соответствие CE: EN 1326-1 (1997) |
Потребляемая мощность |
Напряжение в сети: от 100 до 240 В (±10 %) Частота сети: от 47 до 63 Гц Мощность: <25 Вт при разогреве <12 Вт при непрерывной работе |
Размеры (Ш x В x Д) | 315 x 86 x 395 мм |
Масса | 3,9 кг |
