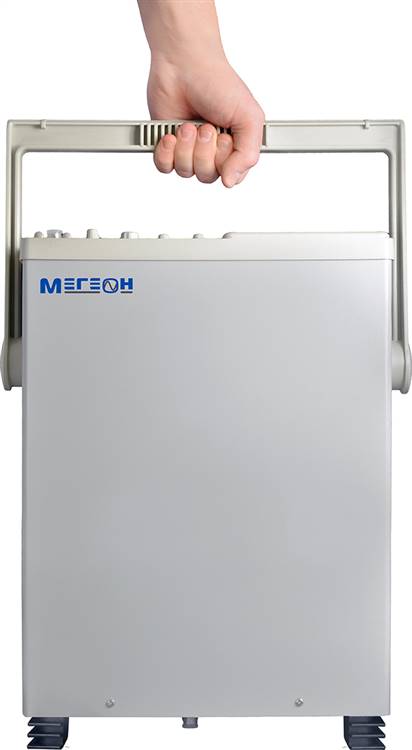

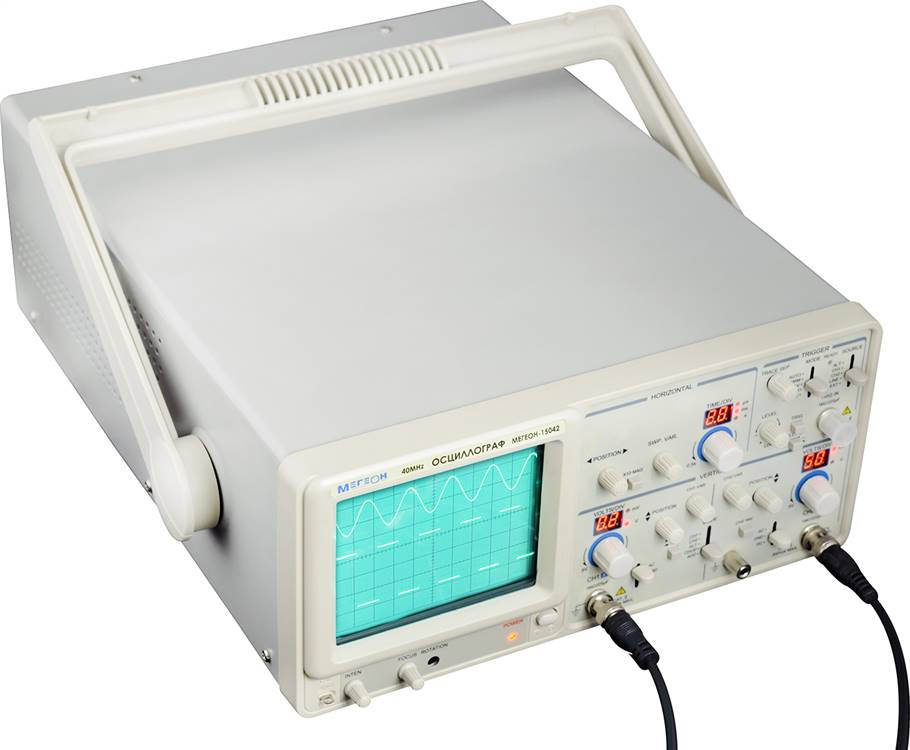

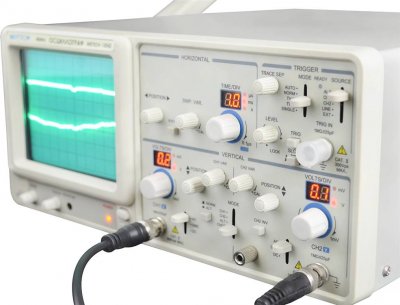

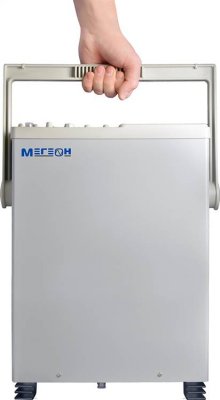

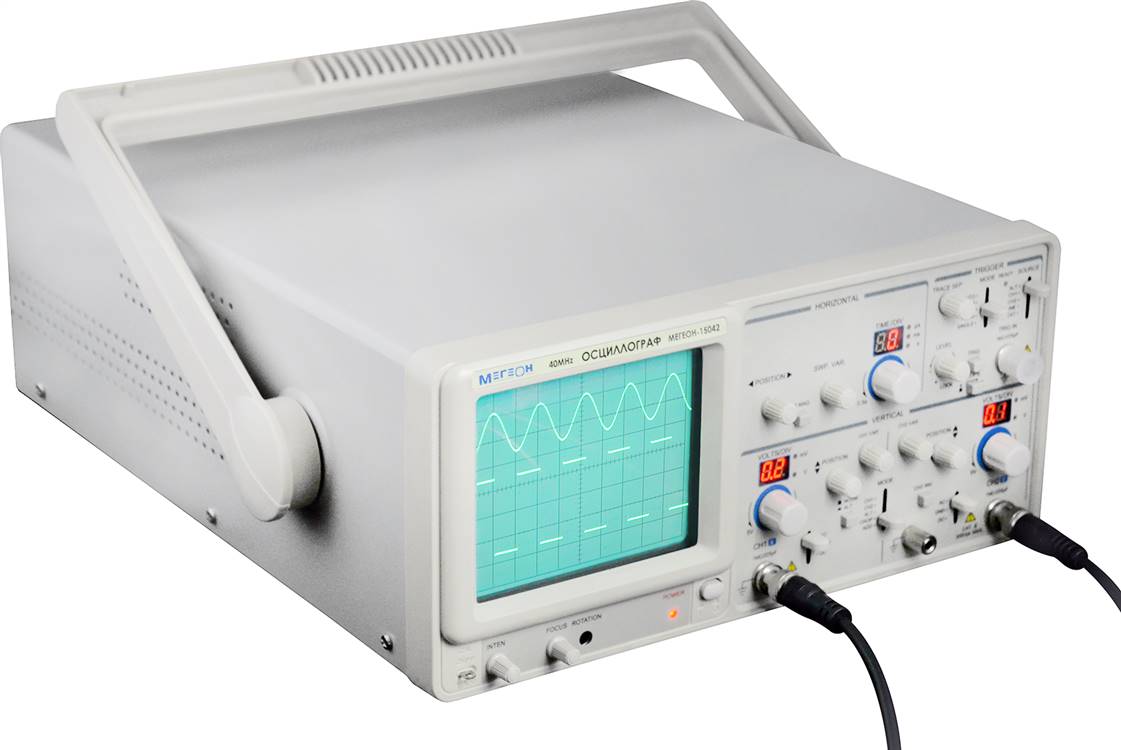

Осциллограф аналоговый двухканальный МЕГЕОН 15042
Двухканальный аналоговый осциллограф МЕГЕОН 15042 - это надежный и функциональный инструмент, который может быть использован как в профессиональной деятельности, так и в образовательных целях. Прибор обладает множеством режимов синхронизации, что позволяет производить точные измерения и анализировать сигналы с высокой степенью детализации. Фактическая пропускная способность осциллографа составляет более 50 МГц, благодаря чему возможно исследование высокочастотных сигналов.
Прибор оборудован дополнительным светодиодным дисплеем, который облегчает настройку параметров развертки и обеспечивает быстрое и четкое отображение полученных данных. Осциллограф обладает двумя входными каналами с минимальной чувствительностью в 1 мВ, что позволяет исследовать даже самые слабые сигналы с высокой степенью точности и детализации. Размер экрана составляет 80x100 мм, обеспечивая удобство и наглядность при работе с прибором. В качестве отображающего элемента используется электронно-лучевая трубка (ЭЛТ), гарантирующая высокую четкость и контрастность выводимой информации.
МЕГЕОН 15042 станет отличным выбором для специалистов по ремонту и обслуживанию электронных устройств, а также будет полезен тем, кто интересуется изучением основ электроники и электротехники. Прибор прост в эксплуатации и обслуживании, обладает длительным сроком службы и высоким качеством исполнения.
Особенности:
- Имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу
- Фактическая полоса пропускания превышает 50 МГц
- Дублирующий LED-дисплей для простоты установки коэффициентов развертки
- Полоса пропускания : 40 МГц
- Количество каналов : 2
- Тип : Аналоговый
- Минимальная чувствительность : 1 мВ/дел
- Дисплей (отображение данных) : ЭЛТ
- Размеры дисплея : 80x100 мм
Характеристики
Тип
|
Осциллограф аналоговый |
Количество каналов
|
2 |
Полоса пропускания
|
40 МГц |
Чувствительность | 1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
Погрешность | ±3 % |
Плавная регулировка | Перекрытие по диапазону не менее 2,5 раза |
Полоса пропускания | 0 ... 40 МГц |
Время нарастания сигнала | 5 мВ ... 5 В/дел: не более 8,8 нс |
Входное сопротивление/емкость | 1 МОм/25пФ |
Режимы отображения осциллограмм | Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
Частота коммутации каналов в режиме « CHOP » | ~ 250 кГц |
Режимы работы входов | АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
Максимальное входное напряжение | Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоиДального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоиДального сигнала). |
Коэффициент развязки между каналами 1 и 2 | - на частоте до 50 кГц, не менее 1000 - на частоте 40 МГц, не менее 30 |
Тракт синхронизации | |
Источники синхронизации | Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
Полярность сигналов для синхронизации | + /- |
Чувствительность синхронизации | В диапазоне частот: 10 Гц. ~ 2 МГц: Каналы 1 и 2: 0,5 деления осциллограммы; Режим источника синхронизации ALT : 2 деления осциллограммы; Внешний источник синхронизации: 0,2 В В диапазоне частот: 2 МГц ~ 20 МГц: Каналы 1 и 2: 1,5 деления осциллограммы Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В В диапазоне частот: 20 МГц ~ 40 МГц: Каналы 1 и 2: 2 деления осциллограммы; Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; Внешний источник синхронизации: 1В |
Режимы работы схемы синхронизации | Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
Канал горизонтального отклонения | |
Коэффициенты развертки | 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
Погрешность | ±3 % |
Диапазон плавной регулировки чувствительности | Не менее 2,5 раза |
Дополнительный множитель развертки | х10 |
Режим X-Y | |
Полоса пропускания | DС ~ 500 кГц |
Ошибка разности фаз X-Y | Не более 3° в полосе 0 ... 50 кГц |
Z-вход | |
Чувствительность | 5 В (уровень TTL) |
Полоса частот | DC - 2 МГц |
Входное сопротивление | 10 кОм |
Максимальное входное напряжение | 30 В (DC + АС пик) |
Дисплей | |
Тип | Электронно-лучевая трубка |
Размер активной области | 80мм Х 100мм |
Общие характеристики | |
Условия эксплуатации | Температура: 0°С ... +40°С Относительная влажность: не более 80% |
Условия хранения и транспортировки | Температура: -40°С ... 60°С Влажность: не более 85% без выпадения конденсата |
Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
Вес прибора без соединительных кабелей, не более | 8000 г |
Вес изделия не более | 9200 г |
2. Сетевой шнур – 1шт.
3. Пробник-делитель (1:1/1:10) – 2шт.
4. Руководство по эксплуатации – 1шт.
5. Гарантийный талон – 1 шт.
