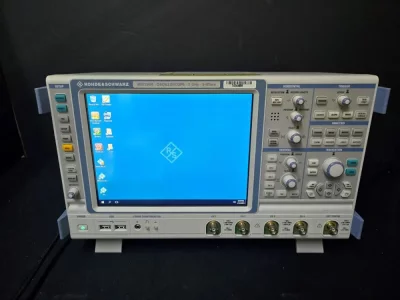

Цифровой осциллограф R&S RTE1204
Осциллограф R&S RTE1204 - это четырехканальный прибор с пропускной способностью 2 ГГц для высокоточных измерений и анализа электронных данных в различных сферах применения. Устройство обладает высоким уровнем чувствительности, равным 500 микровольт на деление, и вертикальным разрешением в 16 бит для глубокого изучения даже слабых сигналов.
Модель R&S RTE1204 оборудована цифровой системой запуска с высокой точностью для стабильного и корректного начала сбора данных. Скорость сбора достигает 1 миллиона осциллограмм в секунду, что позволяет захватывать быстрые изменения сигналов без потери информации. Устройство предоставляет цифровую фильтрацию для устранения высокочастотных искажений, обеспечивая чистый и понятный образ сигнала.
Осциллограф поддерживает различные режимы сбора информации, включая ультрасегментирование для углубленного анализа. Пользователь может переключаться между временным, частотным, логическим, протокольным анализом и анализом мощности, предоставляя максимальную гибкость и универсальность. Прибор применяется для разработки и настройки встроенных систем, прежде всего тех, что работают с высокоскоростными данными.
Высокая чувствительность и вертикальное разрешение устройства делают его оптимальным инструментом для выявления и анализа даже слабых сигналов. Во время контроля сигналов осциллограф помогает установить качество сигнала и выявить любые нежелательные артефакты или отклонения. В комбинации с цифровой фильтрацией устройство может удалять высокочастотные компоненты для обеспечения более четкого и понятного вида сигнала для анализа.
Важность обнаружения электромагнитных помех на этапе разработки заключается в том, что это помогает выявить потенциальные проблемы с электромагнитной совместимостью до выпуска продукта на рынок. Осциллограф можно использовать для измерения и анализа ЭМП для подтверждения их соответствия установленным стандартам.
В нашем магазине вы можете купить Цифровой осциллограф R&S RTE1204 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Характеристики
Тип
|
Осциллограф цифровой |
Количество каналов
|
4 |
Полоса пропускания
|
2 ГГц |
Частота дискретизации
|
5 Гвыб/с на канал |
Объём памяти
|
200 М |
Интерфейсы
|
GBIP, DVI, LAN, USB |
Количество каналов |
4 |
---|---|
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω |
2 ГГц |
Время нарастания переходной характеристики (расчетное) |
<175 пс |
Входной импеданс |
50 Ω+/- 1.5 %; 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) |
Чувствительность |
на 50 Ω: от 500 мкВ/дел до 1 В/дел; на 1 МΩ: от 500 мкВ/дел до 10 В/дел |
Погрешность временной развертки |
+/- 5·10-6 |
Масса (кг) |
8,6 |
- Осциллограф
- Кабель питания
- Пассивный пробник напряжения на каждый канал
- Инструкция пользователя
- Гарантия
Наши квалифицированные специалисты обязательно вам помогут.
