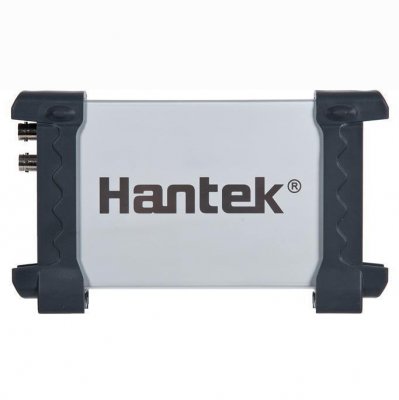

USB осциллограф DSO-6022BL
Полоса пропускания зависит от выбранного значения вольт/деление. Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении. Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор. Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями. В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Алюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтально, так и вертикально. Занимает минимум площади стола.
- ОС: Windows XP ,VISTA, 7,8,10, Android (HSCOPE).
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- К одному компьютеру можно подключать несколько устройств
Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!
Характеристики
Тип
|
USB осциллограф |
Количество каналов
|
2 |
Каналов | 2 |
Полоса пропускания | при 20мВ,50мВV,100мВ /деление - 5 МГц при 200мВ / деление - 10 МГц при 500мВ, 1В, 2В, 5В - 20 МГц |
Частота дискретизации (выборок в секунду) | 48 Мгц (48 Мвыб./с) в одноканальном режиме 24 Мвыб/с в двухканальном |
Размер буффера | 1нс-2мкс - 1К 5мкс-2мс - 128К 5мс-20мс - 512К 50мс-5000с - 1М |
Максимальная амлитуда сигнала | +- 4.5В |
Импеданс | 1 Мегаом 25пФ |
Режим входа | только открытый (DC) |
Вертикальное разрешение | 8 бит** |
Диапазоны | 20 мВ-5В, 8 шагов |
Точность по постоянному току | ±3%*** |
Временные диапазоны | 1 нс-5000с |
Управление вертикальным положением | Да |
Защита входа | Диод |
X-Y | Да |
Режимы синхронизации | авто, ждущий, однократный |
Виды синхронизации | По растущему фронту, по спадающему фронту |
Управление уровнем запуска | Да |
Источник синхронизации | канал 1 (CH1), канал 2 (CH2) |
Измерения курсором | Да |
Питание | USB |
Импеданс | 1М (C=7.5p) |
Входное напряжение | от 0 до 5.5В |
Максимальная частота дискретизации | 48 МГц |
Полоса | 10 Мгц |
Совместимые уровни | TTL, LVTTL, CMOS |
Память | 1М |
- Устройство
- Щупы 2 шт
- ПО
- USB шнур
